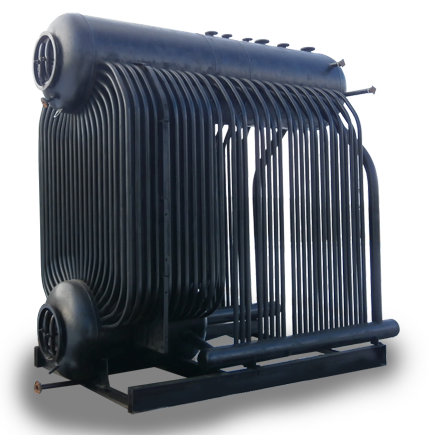

Котел ДКВр-4-13 ГМ (ДКВр – двухбарабанный котел водотрубний реконструйований, 4 – паропродуктивність, 13 – тиску пари, ГМ – газовий або мазутне) використовується для отримання перегрітої пари промисловими підприємствами. Котел ДКВр-4-13 відноситься до двухбарабанным, вертикально-водотрубным котлів з примусовою циркуляцією води в системі. Циркуляція води в котлі здійснюється за рахунок різниці тиску в барабанах. Утворення пари проводиться у верхньому барабані. Котел ДКВр-4-13 має топку з газовим пальником, в якій відбувається процес згоряння палива і камеру догорання, яка служить для кращої передачі теплової енергії, що підвищує ККД котла ДКВр-4-13 до 92%.
Котли ДКВр після монтажу в котельні на спеціальний майданчик обмуровываются вогнетривкою цеглою. У підсумку такі котли не піддаються зовнішнім кліматичних умов, що подовжує термін експлуатації до 25 років при постійному обслуговуванні агрегату.
Даний паровий котел відрізняється простотою конструкції, що дозволяє переводити паровий котел водогрійний режим без великих змін у конструкції.
| Показники | ДКВр-4-13 |
| Номінальна паропродуктивність, т/год | 4 |
| Температура пари,oЗ | 194 |
| Робочий тиск пари, МПа (кгс/см2), не більше | 1,3 (13) |
| Паливо | Газ |
| Витрата газу, при номінальному навантаженні (м3/год), не більше | 297 |
| ККД, %, не менше | 90 |
| Вентилятор | ВДН-10 (1000) |
| Димосос | ДН-9 (1000) |
| Довжина, мм, не більше | 7203 |
| Ширина, мм, не більше | 4590 |
| Висота, мм, не більше | 5018 |
| Маса котла, кг | 8876 |
| Основні | |
|---|---|
| Виробник | Теплолидер |
| Країна виробник | Україна |
| Вид теплоносія | Перегрітий пар |
| Тип промислового котла за конструктивними особливостями | Водотрубний |
| Тип парового котла | Промисловий |
| Тип промислового котла за видом теплоносія | Паровий |
| Гарантійний термін | 24 міс |
| Тип промислового котла за типом палива | Газовий |
| Максимальна температура теплоносія | 194 град. |
| Максимальний робочий тиск | 13 бар |
| Коефіцієнт корисної дії | 90 % |
| Паропродуктивність | 4 т/год |
| Вага | 8.876 т |
| Габаритні і приєднувальні розміри | |
| Ширина | 4690 мм |
| Довжина | 7203 мм |
| Висота | 5018 мм |
| Електричні параметри | |
| Частота струму | 50 Гц |
| Види палива | |
| Види газового палива | Нафтовий, Зріджений, Природний, Інші неагресивні гази |
- Ціна: від 225 000 грн
