Охолоджувач відбору проб води і пари ОП-1

Деаератори встановлюються в котельнях для отримання хімічно реактивних газів з підживлювальної води котлів і тепломережі. Для підвищення безпеки і строків експлуатації котельної установки потрібно проводити дегазацію води, що надходить в котельню .

У всіх деаэраторах встановлюється охолоджувач відбору проб води і пари для контролю якості дегазації. Через зазначений в документації період часу потрібно проводити виміри деаерованої води і пари. При правильній роботі деаератора котельне обладнання буде менше піддаватися корозії і зношуванню, що призведе до безпечної і тривалої роботи котельні.

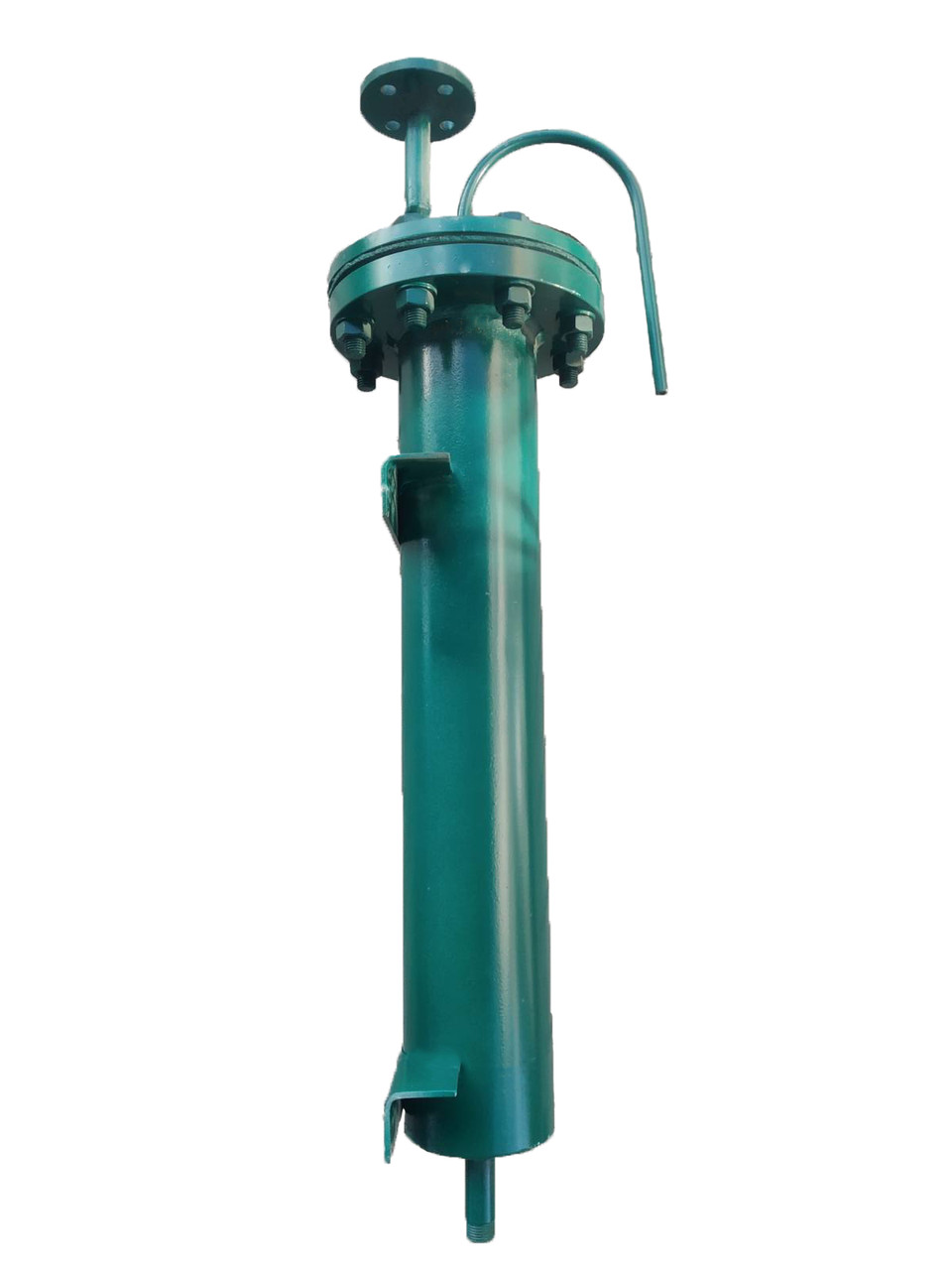

Охолоджувач відбору проб – це вертикальний циліндр, що охолоджує воду, що охолоджує. Через цей циліндр по трубках проходить і охолоджується вода та пара з деаератора для взяття на контроль якості деаерації. Для покращення охолодження трубки охолоджувача вигнуті спіралеподібно. Збір проб води та пари в деаераторах проводиться регулярно. При несистематичному використанні охолоджувачі необхідно продувати перед використанням для хімічного аналізу.

Технічні характеристики охолоджувачів відбору проб води і пари

Параметри	Одноточковий		Двоточковий
	Корпус 108мм	Корпус 133мм	Корпус 108мм	Корпус 133мм
Місткість корпусу, л	2,9	9,5	2,9	9,5
Тиск в змійовику, МПа, не більше	4,0	4,0	4,0	4,0
Тиск в корпусі (охолоджуючої води), МПа, не більше	1,0	1,0	1,0	1,0
Температура проби, оС, не більше	40	40	40	40
Температура охолоджуючої води, оС, не більше	25	25	25	25
Маса холодильника (сухого), кг, не більше	6,85	22,0	7,55	22,5
